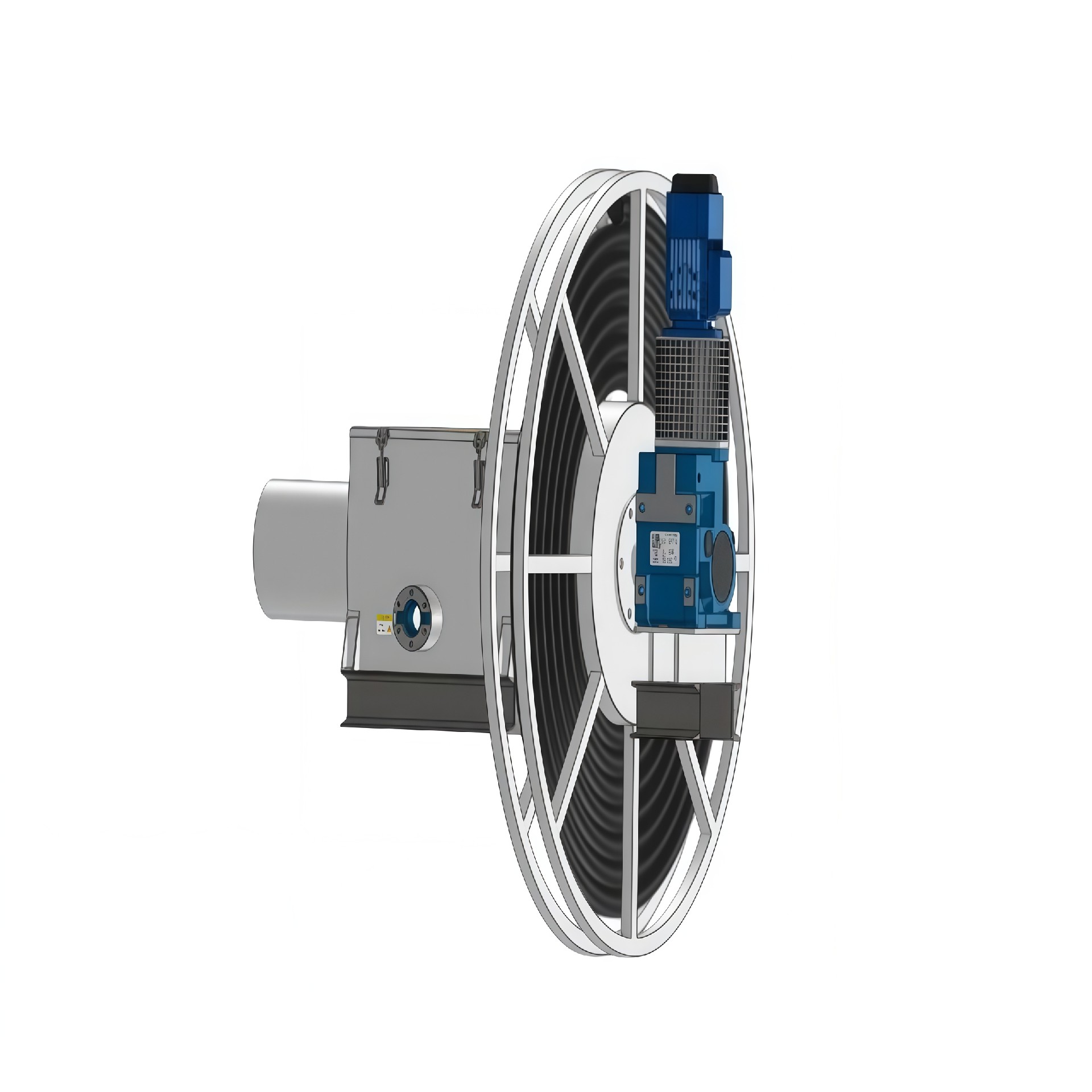

磁滞式电缆卷筒

【盛世达】磁滞式电缆卷筒产品详细介绍：

磁滞式电缆卷筒专为大型平移类工业装备设计，覆盖港口机械、散料处理设备、大型起重设备、水工机械及工程机械等主流应用领域。产品通过有序收放电缆，高效完成动力供给与控制信号的双向传输，具备优异的场景适配性，可广泛服务于港口码头、电厂厂区、散料集散中心、水利枢纽等重点作业场地。

【盛世达】磁滞式电缆卷筒工作原理：

1. 电缆释放：设备拖拽电缆克服联轴器磁场扭矩，联轴器产生滑差实现放缆，电机保持通电。

2. 电缆卷取：设备返程拖拽力消失，卷筒按设定方向旋转，自动卷收电缆。

3. 停机状态：电机配备单向轴承或制动装置，断电时可提供可靠制动力矩，防止电缆因重力松脱滑落。

【盛世达】磁滞式电缆卷筒结构特点：

• 主机总成

  主机采用减速箱、动力头、集电滑环箱集成式结构。动力头由电动机、磁滞联轴器、行星齿轮箱组成，可依据工况选用单动力头或多动力头驱动。集电滑环箱承担动力与信号传输功能，分动力型、信号型，电压等级覆盖 500V、3KV、6KV、10KV、20KV 等规格。
• 容缆卷盘

  卷盘为电缆容纳主体，分为单排缠绕和多排缠绕两种形式。考虑运输条件，直径≤2.6m 的卷盘采用整体结构，直径＞2.6m 的卷盘为两半式结构，可在现场完成装配。
• 磁滞联轴器工作原理

  磁滞联轴器由永久多极磁钢碟与高导磁感应盘组成磁性副，利用磁学原理实现无接触力矩传递。当两组半副存在转速滑差时，磁碟交替磁化感应盘，产生阻碍滑差的耦合扭矩。调节耦合副间气隙可设定阻尼力矩，气隙固定后力矩长期恒定，且与相对转速无关。依靠这一恒力矩特性，电缆卷筒可获得稳定优良的收卷性能，适配各类电缆收放工况。
