（N）TSKCGEWÖU

【盛世达】（N）TSKCGEWÖU规范：

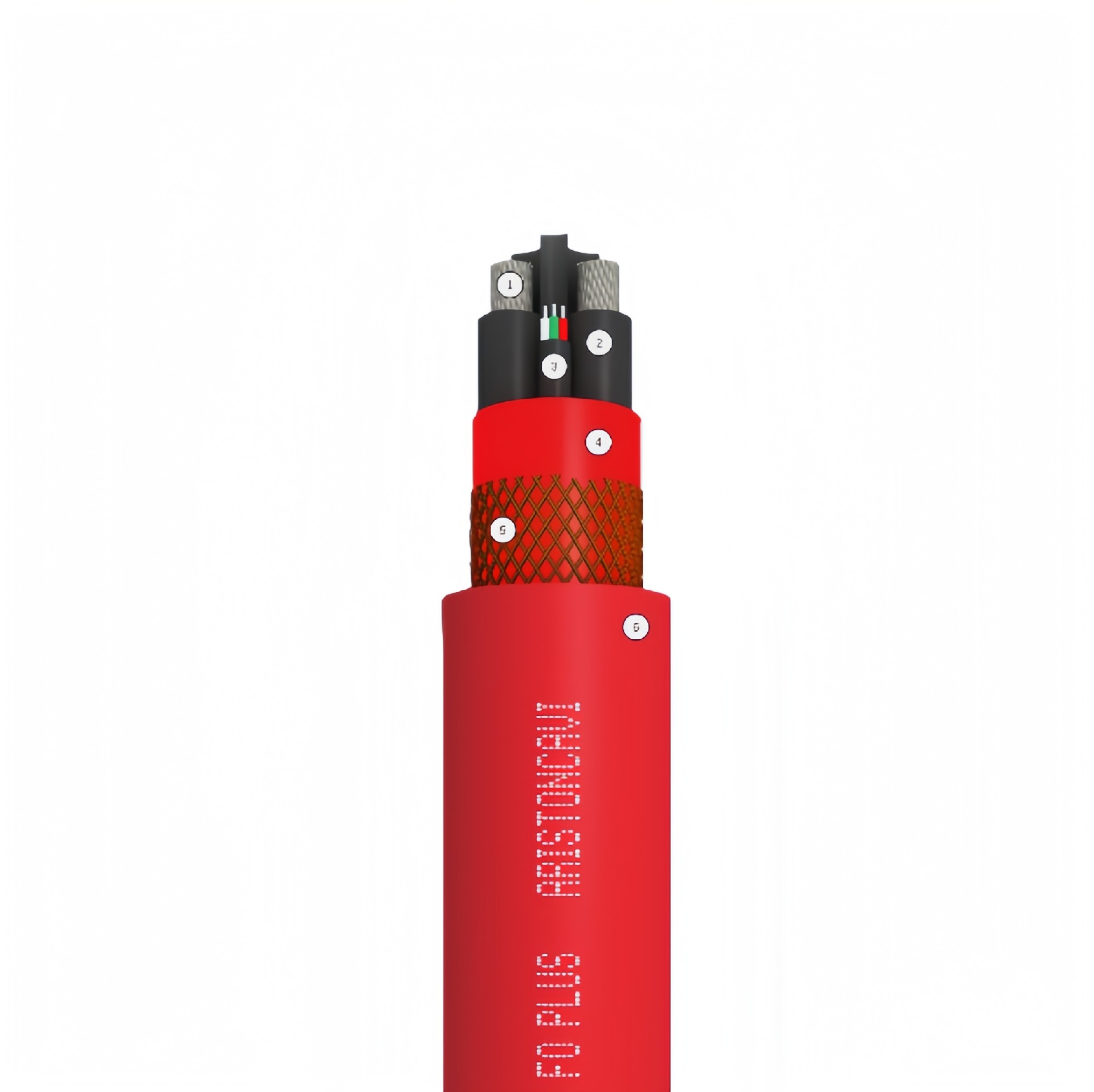

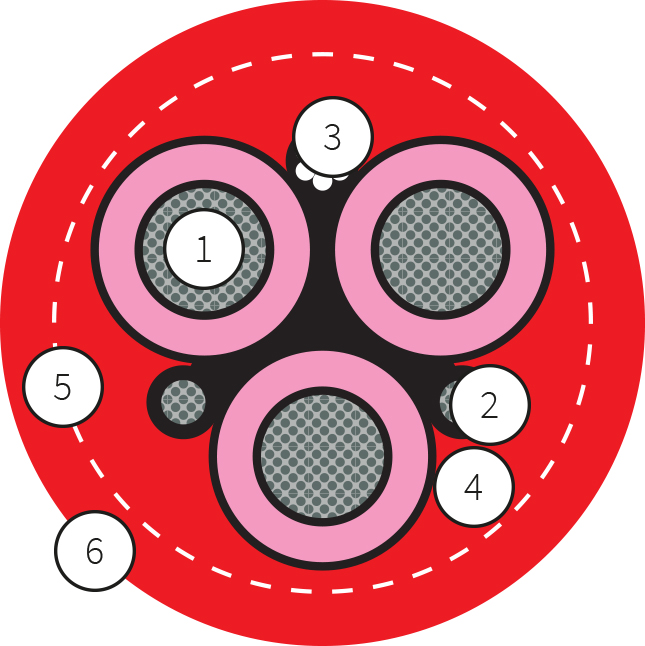

①线芯导体

材料：镀锡铜
结构：符合 VDE 0295 5 类标准（IEC 60228），特殊结构以提升柔韧性
绝缘材料：3GI3级橡胶化合物，依据VDE 0207第20部分

半导体层：导体表面包裹半导电带，绝缘层内外均覆盖半导电橡胶层

②接地导体

材料：镀锡铜
结构：符合 VDE 0295 5 类标准（IEC 60228），特殊结构以提升柔韧性
覆盖材料：半导体层

③光纤单元

光纤类型：传输数据类型50/125多模，62.5/125多模，9/125单模
标称孔径：250微米
纤维布置覆盖：特制橡胶混合料，包覆于绞合线芯外

中心支撑
材料：半导电混合料

线芯成缆
成缆方式：线芯绞合，接地导体分为 2 部分，与光纤单元（FO）共同绞合
胶合组件隔离器：半导电带绕包于绞合线芯外

④内护套

材料：Gm1b / 5GM5 级橡胶混合料，符合 VDE 0207 第 21 部分

⑤抗扭元件

材质：聚酯编织层，位于内护套与外护套之间

⑥外护套

材料：5GM5 级橡胶混合料，符合 VDE 0207 第 21 部分
颜色：红色

【盛世达】（N）TSKCGEWÖU应用：

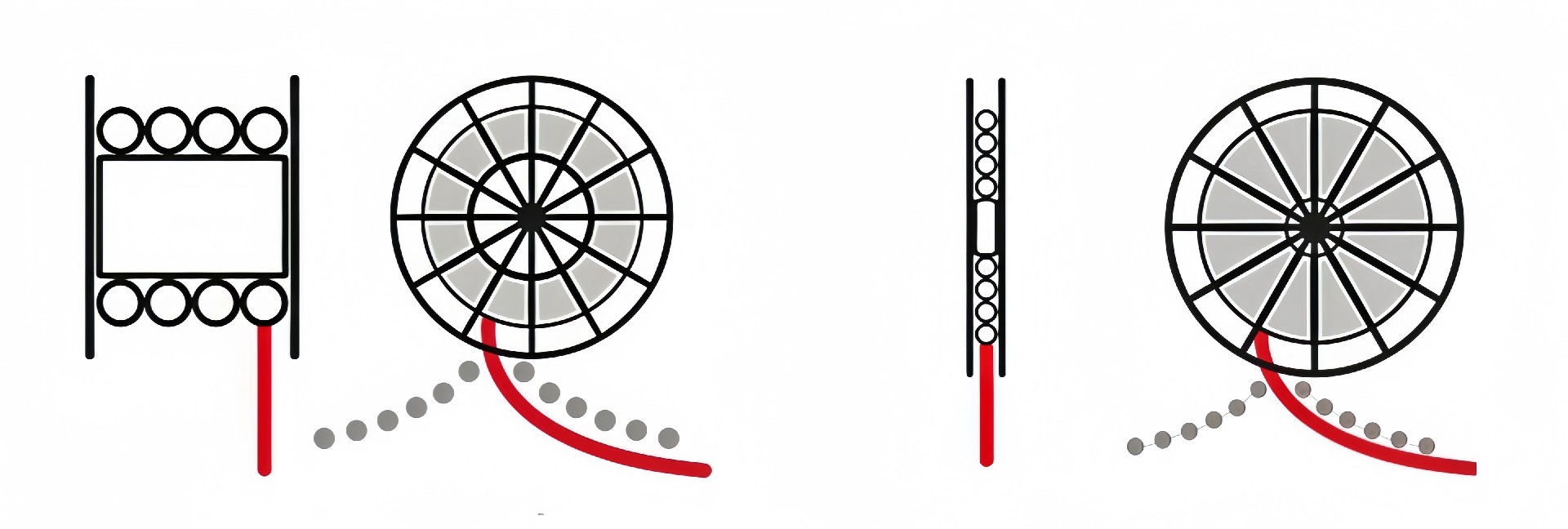

本电缆为集成光纤的柔性收缆电缆，可承受高及极高机械应力，包括扭转应力、多平面偏转与高速收缆场景，也可用于地下及露天采矿的收缆作业。
